系统部分

正压浓相气力输送系统
正压浓相气力输送系统
在线咨询
  • 产品详情
    系统概述
        正压浓相气力输送系统是一种技术先进、性能可靠的粉状物料间歇式输送系统。根据气固两相流原理, 以压缩空气为动力源,利用压缩空气的静压和动压高浓度、高效率输送物料。整个系统由五个部分组成: 气源部分、输送部分、管路部分、灰库部分和控制部分。其中输送部分根据输灰量的要求,采用相应规格 的上或下引式仓泵为主发送设备,每台主发送设备为一个独立体,既可单机运行,也可多台组成输送系统运行。

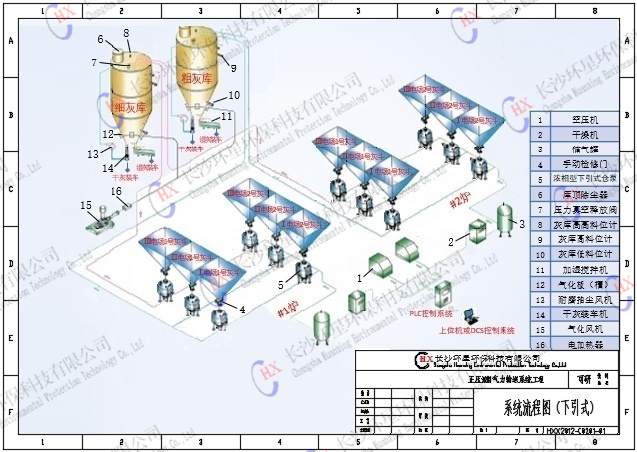

    正压浓相气力输送系统流程图(下引式)

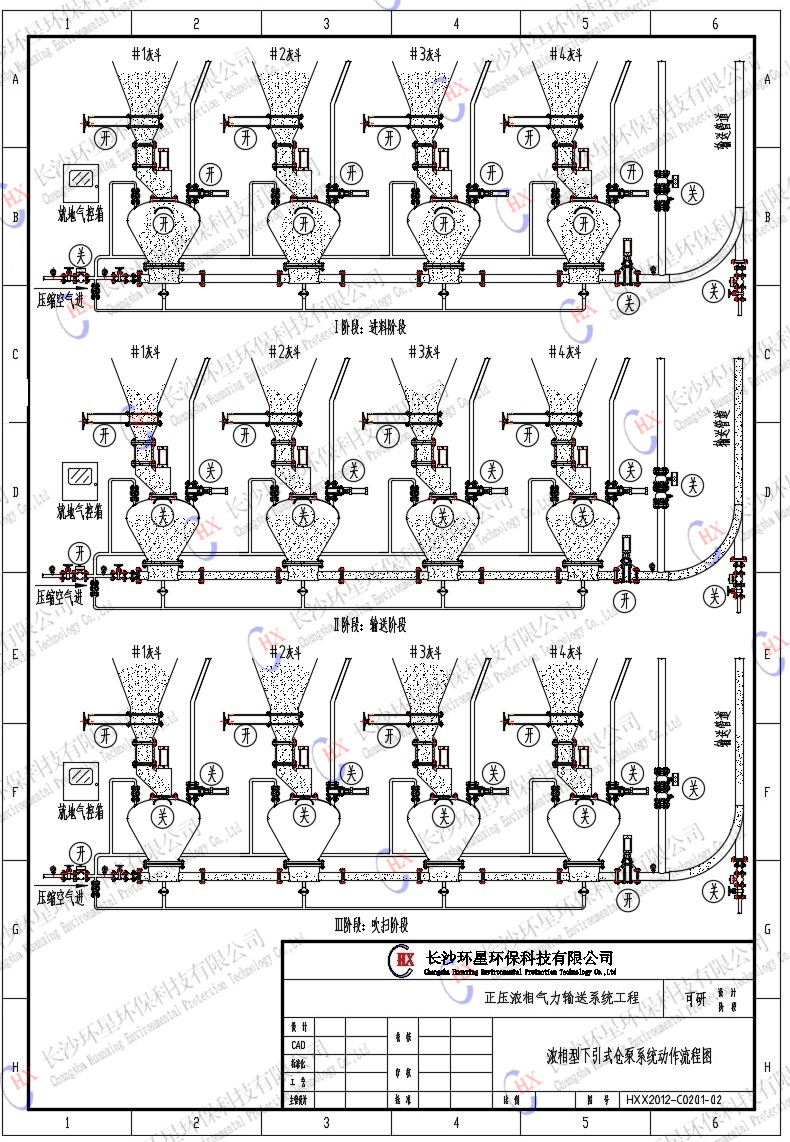

    浓相型下引式仓泵系统动作流程图

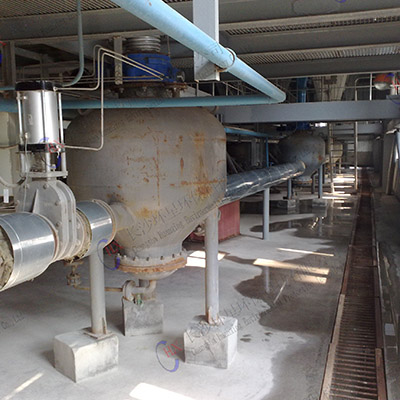

        正压浓相气力输送工程(下引式)

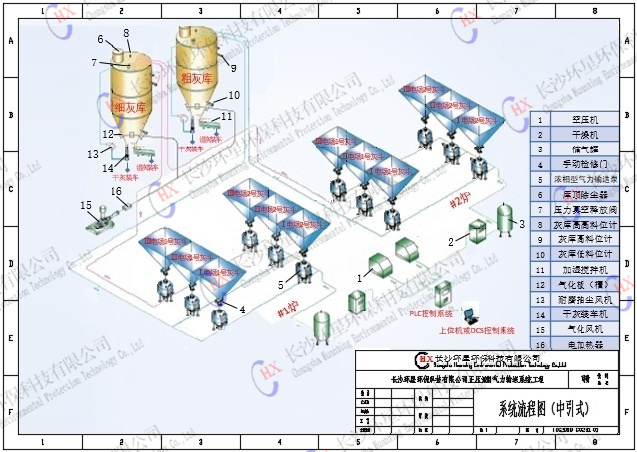

    浓相型气力输送泵系统流程图(中引式)

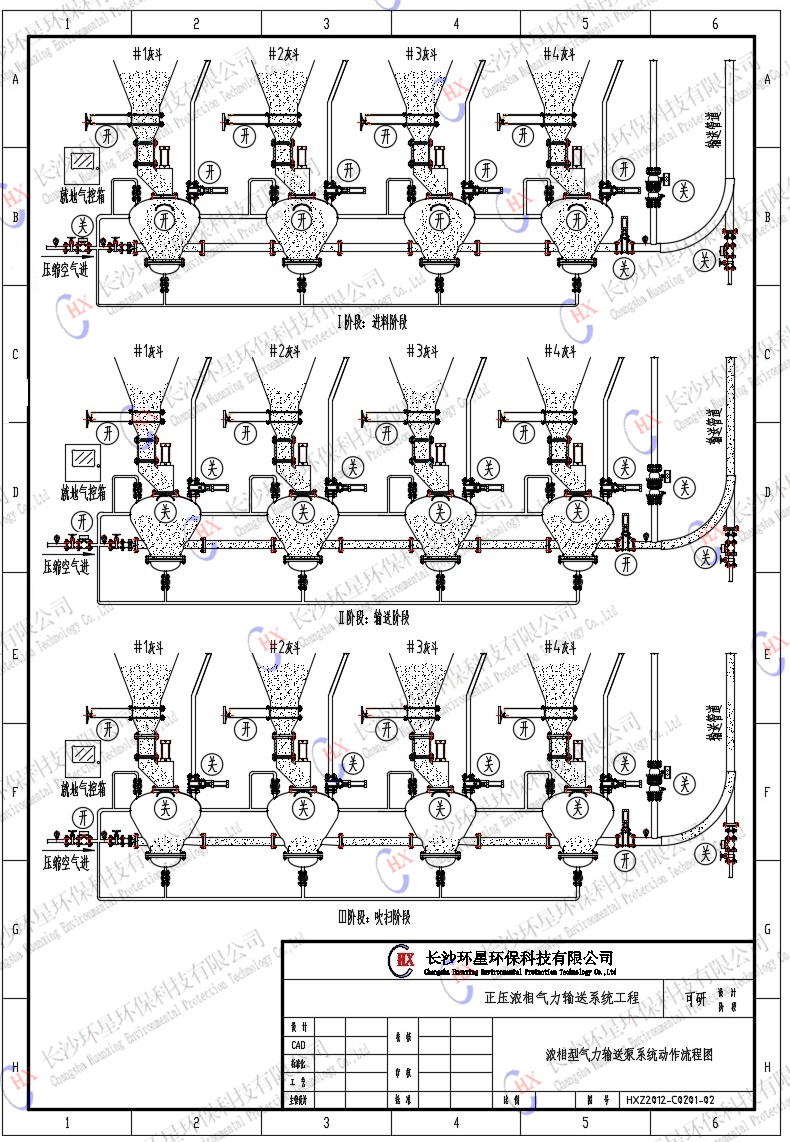

    浓相型气力输送泵系统动作流程图

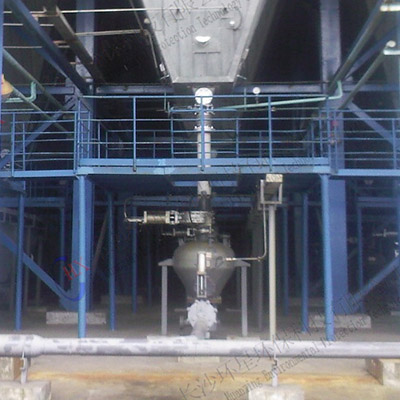

               正压浓相气力输送系统工程(中引式)

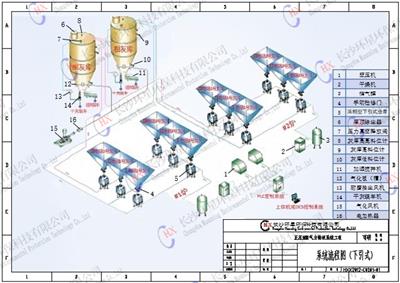

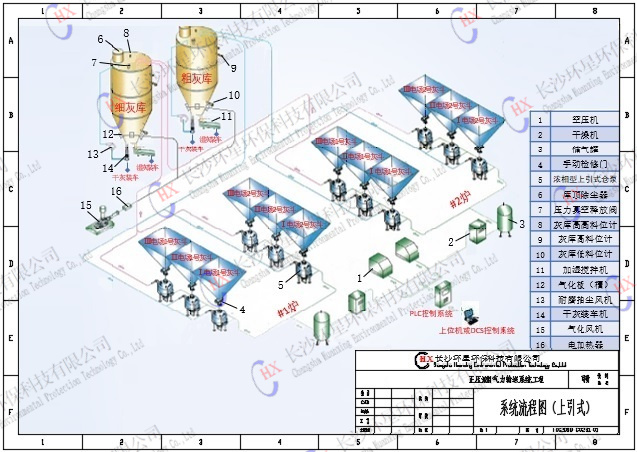

      浓相型气力输送泵系统流程图(引式)

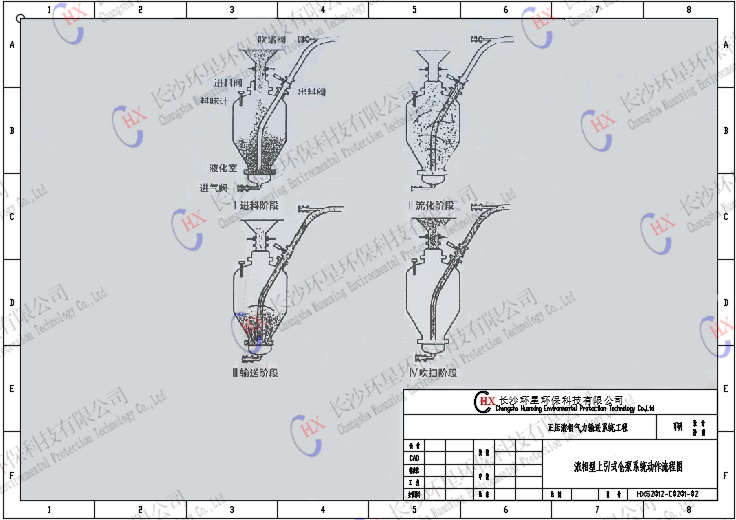

    浓相型上引式泵系统动作流程图

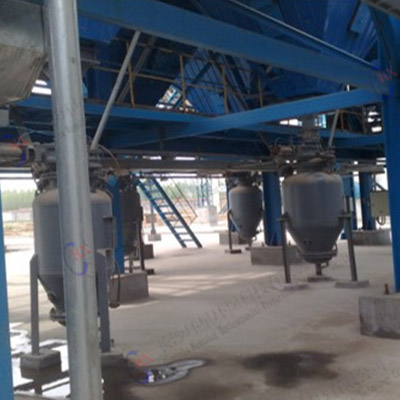

           正压浓相气力输送系统 工程(上引式)


    本系统主要特点:
    1、可以远距离输送,输送距离最远可达2000米;
    2、输送量大、能耗低、运行成本少;
    3、不堵灰、远程操作、全自动 化运行;
    4、具有较高的灰气比;
    5、流速低、管路磨损小;
    6、物料在管道内密闭 输送,全程环保、无污染、无泄漏。

    应用条件及范围
    输送介质:各种粉状物料
    介质含水率:<5%
    配套气源设备:空压机
    气源压力:0.6~0.8MPa
    系统出力:0.1~100t/h
    应用范围:除尘器下、储料仓下、设备出料口、窑炉喷粉等
    输送距离:≤2000米
    控制方式:PLC(带触摸屏)或PLC+上位机全自动控制
