系统概述

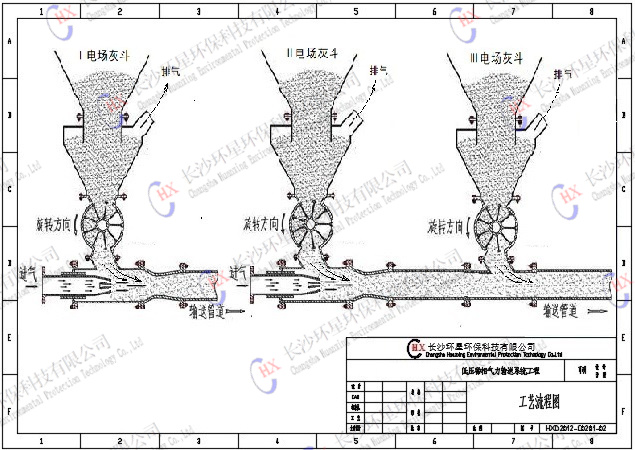

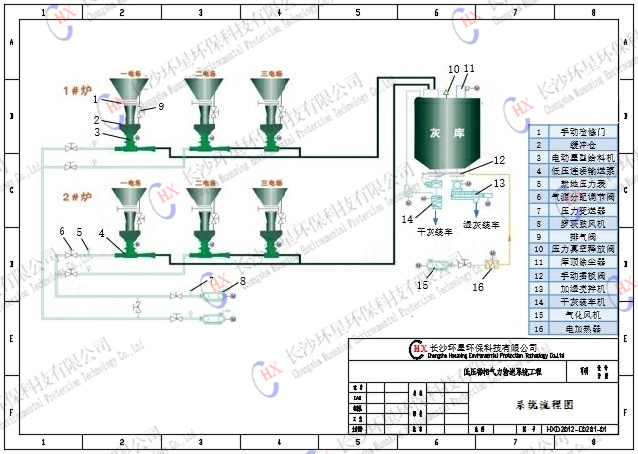

低压稀相气力输送系统是利用气流压差原理,结合喷射流技术,在密闭管道内沿气流方向连续的输送 粉状物料。整个系统由五个部分组成:气源部分、输送部分、管路部分、灰库部分和控制部分。其中输 送部分根据输灰量的要求,采用相应规格的低压连续输送泵为主发送设备,可以多个灰斗并联运行,也 可多个灰斗串联运行。气源设备一般采用罗茨鼓风机,系统运行压力根据距离一般在10-100KPa。
系统特点
1、系统简单、配置简洁、布置灵活、无频繁动作的进/出料阀,可实现全密封无污染、连续稳定的输送。
2、磨损低、维护工作量少、后期运行维护费用低,无需经常更换易损件。
3、连续输送泵为系统的核心发送器, 具有结构先进、 布置灵活、 运行风压低、锁气功能强、设备磨 损小、 控制简单、 运行可靠等特点。
4、 气源设备为罗茨鼓风机, 前期投资及后期维护费用更低。
5、系统总体造价低、经济合理、 性能可靠、运行稳定、各项指标优越。
6、可以较远距离输送,输送距离最远可达400米。
7、物料在管道内密闭输送,全程环保、无污染、无泄漏。
应用条件及范围
输送介质:各种粉状物料
介质含水率:<5%
配套气源设备:罗茨鼓风机
气源压力:0.01~0.1MPa
系统出力:0.1~50t/h
应用场所:除尘器下、储料仓下、设备出料口、窑炉喷粉等
输送距离:≤400米
