系统部分
-
系统工作原理

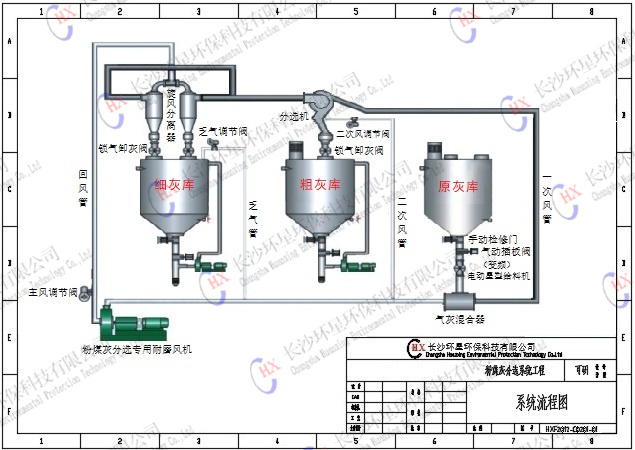

利用离心力原理，将原状粉煤灰进行粗细分离。当原状粉煤灰落入管道内后，与管道内空气充分混 合，气灰混合物在气流作用下沿管道切向进入分选装置， 产生涡流场，从而形成离心力，在离心力作用 下粗粒子被甩向分选机外壁而落下并从粗灰出口排出，而细粒子在交叉气流的作用下被涡流区的负压吸 入， 进入细灰分离器进行气灰分离，从而达到粗、 细颗粒分离的目的。
1、采用气流自动闭式循环，无粉尘外逸，无二次污染。
2、调节手段多，操作灵活方便，设备运行稳定可靠。
3、分选效率高，原状粉煤灰适用性强。分级效率可在85%以上，旋风分离器效率≥95% 。
4、系统处理量大，10~100T/H均可，可为多种装机容量的电厂匹配。.
5、分级精度高，45MM方孔筛筛余量可在5—25%任意可调。
6、系统耐磨性能高，各易磨损部位均采取耐磨措施，所有易损部件均采用耐磨材料，延长使用寿命。
7、结构简单，总体造价低，经济合理。气源设备为离心风机，前期投资及后期维护费用更低。
8、系统布置灵活，可根据现场情况采用分散布置、库侧集中布置和库顶集中布置等布置方式。
应用条件及范围
应用场所：粉煤灰灰库
处理介质：电厂原状粉煤灰、灰坝粉煤灰、烘干粉煤灰
介质含水率：<5%
成品灰细度：Ⅰ级或Ⅱ级
配套气源设备：高压离心风机
耐磨措施：内衬陶瓷 系统出力：5~100t/h
